TD75型帶式輸送機

電話：0563-7373698

手機：199 5636 0188

簡介：TD75型通用固定帶式輸送機(簡稱皮帶機)是一種輸送量大、運行費用低、使用范圍廣的輸送設備；該機適用于輸送散狀物料或成件物料，根據輸送工藝的要求可單機或多臺使用

掃一掃添加微信

在線咨詢

全國熱線

0563-7373698

TD75型通用固定帶式輸送機(以下簡稱TD75皮帶機)是一種輸送量大、運行費用低、使用范圍廣的輸送設備；該機適用于輸送散狀物料或成件物料，根據輸送工藝的要求可單機輸送，也可多臺或與其它輸送(給料)設備組成水平或傾斜輸送系統。
皮帶機的環境使用溫度為一10℃～+40℃，輸送物料溫度視輸送帶不同而不同，普通輸送帶輸送物料溫度一般不高于60℃，耐熱橡膠帶可輸送120℃以下的較高溫物料，當輸送酸性、堿性、油類物料及具有有機溶劑性質的物料時，需選用耐油、耐酸堿的橡膠帶或塑料帶。

表一：TD75型通用固定帶式輸送機輸送能力表

斷面形式	帶速 (m／s)	帶寬 B(mm)
		500	650	800	1000	1200	1400
		輸送能力G（t/h）
槽形	0.8	78	131
	1.0	97	169	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	20.	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15			824	1233	1858	2528
	4.0					2202	2996
平形	0.8	41	67	118
	1.0	52	88	147	230	345	469
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	756
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	111

說明：輸送量是在物料容重lt／m3，輸送傾角0°～7°，物料堆積角為30°條件下計算的。

表二：TD75型通用固定帶式輸送機功率選型表（單位：KW）

長度（m）		15	30	45	60	100	150	200	300
帶寬（mm）	500	1.0	1．3	1．7	2．O	3.2	4．6	8.0	11.5
	650	1.3	1.9	2.4	2.8	4.6	9.2	11.5	16.0
	800	1.9	2.9’	3.6	4.3	9.7	l 4．O	17.5	24.3

以上功率的估算條件為正常濕度，水平帶速1m/s，物料容量1t/m3，物料堆積角30°的理想條件測算的，一般情況下，使用功率要多于表中功率30%左右，如附加其它裝置，功率應增加并重于計算。

結構概況

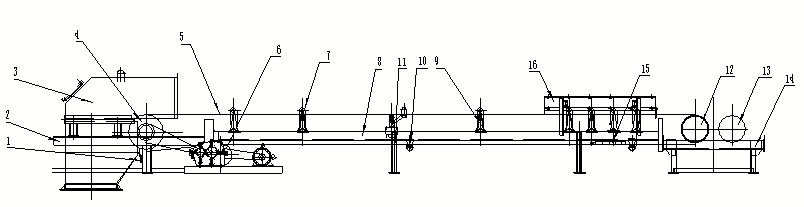

整機布置皮帶機整機布置是以設計（制造）單位根據用戶要求而進行的，制造廠一般是以散件供應，使用單位根據安裝示意圖進行組裝，皮帶機的整機布置有圖一幾種形式。皮帶機的一般安裝形式見下圖。
